【公差与配合】形位公差
形位公差包括形状公差和位置公差

加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tolerance of form and position).

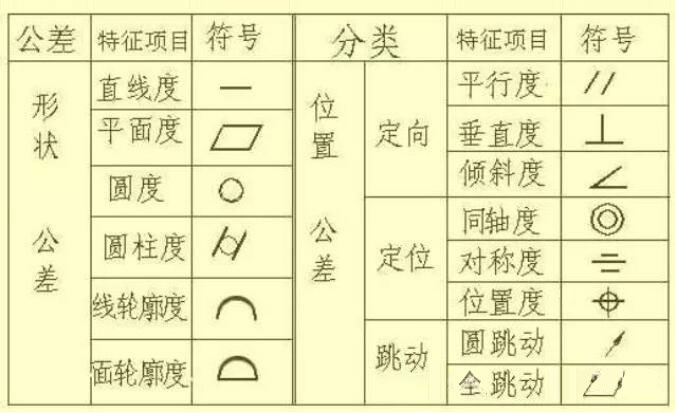

形位公差包括形状公差与位置公差，而位置公差又包括定向公差和定位公差，具体包括的内容及公差表示符号如下图所示：

形状公差

1、直线度 符号为一短横线（－），是限制实际直线对理想直线变动量的一项指标。它是针对直线发生不直而提出的要求。

2、平面度 符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。它是针对平面发生不平而提出的要求。

3、圆度 符号为一圆（○），是限制实际圆对理想圆变动量的一项指标。它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

4、圆柱度 符号为两斜线中间夹一圆（/○/），是限制实际圆柱面对理想圆柱面变动量的一项指标。它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。

5、线轮廓度 符号为一上凸的曲线（⌒），是限制实际曲线对理想曲线变动量的一项指标。它是对非圆曲线的形状精度要求。

6、面轮廓度 符号为上面为一半圆下面加一横，是限制实际曲面对理想曲面变动量的一项指标，它是对曲面的形状精度要求。

定向公差

1、平行度（∥） 用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

2、垂直度（⊥） 用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

3、倾斜度（∠） 用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差

1、 同轴度（◎） 用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

2、对称度 符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

3、位置度 符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。

跳动公差

1、圆跳动 符号为一带箭头的斜线，圆跳动是被测实际要素绕基准轴线作无轴向移动、回转一周中，由位置固定的指示器在给定方向上测得的最大与最小读数之差。

2、全跳动 符号为两带箭头的斜线，全跳动是被测实际要素绕基准轴线作无轴向移动的连续回转，同时指示器沿理想素线连续移动，由指示器在给定方向上测得的最大与最小读数之差。

测量方法

形状误差

指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。如：加工一根圆柱时，轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。

位置误差

指零件上的结构要素在加工时可能产生的相对位置上的误差。如：阶梯轴的各回转轴线可能有偏移等。

目前有一种高效测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示表，如百分表等，数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析，可以大大提高机械测量效率。

测量仪器：偏摆仪、百分表（或其他指示表）、数据采集仪

测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析，各种形位误差计算公式已嵌入我们的数据采集仪软件中，完全不需要人工去计算繁琐的数据，可以大大提高测量的准确率。

优势：

1）以较低的成本提高测量效率：与类似产品比较，其成本非常低，测量效率有较大的提高；

2）提高测量的准确性：传统方式采用测量人员的目视观看的方法容易导致错误的测量结果；

3）数据可追溯：保存数据记录，并可进行追溯与分析，传统模式由于无实时的记录，可追溯性较差分析；
